レイアウト変更
スイッチング電源のノイズには悩まされますね～
肝心なところに、ノイズが出ますし、最近の無線機はバンドスコープが
しっかり作り込まれているので、目で見て解るのが更に問題を大きくします。
見えなければ気にもならないんでしょうけどね。
FT-8のスコープもこんな感じで、見えてしまいます。

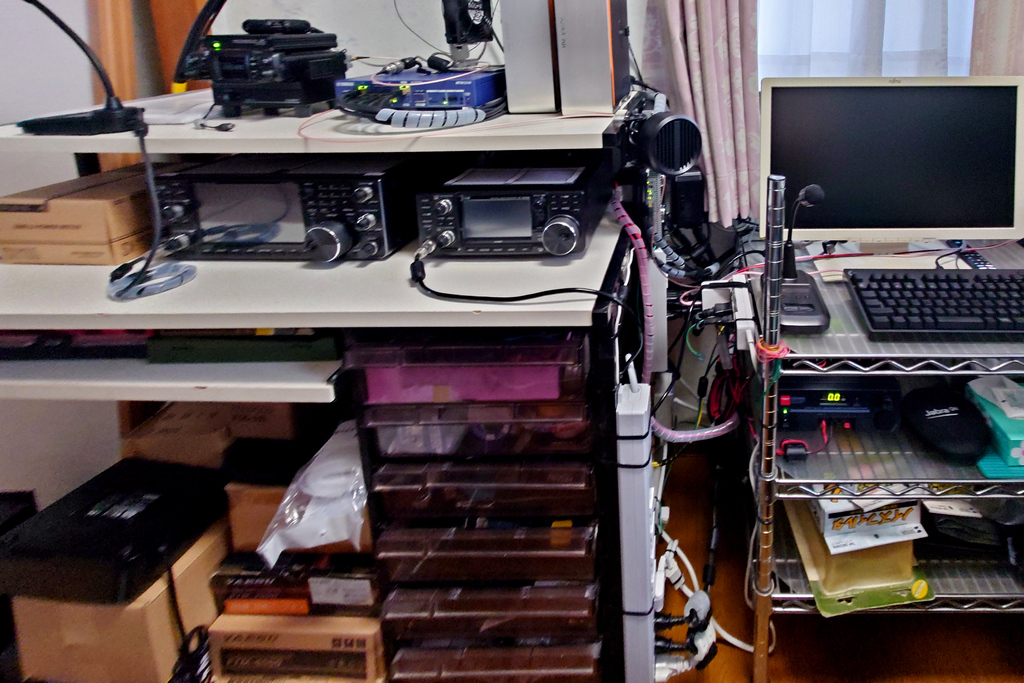

古い写真ですが、無線機と電源が同じ場所に収まっています。
で！今回は、ノイズ源のスイッチング電源と、無線機を離してみる事にしました。

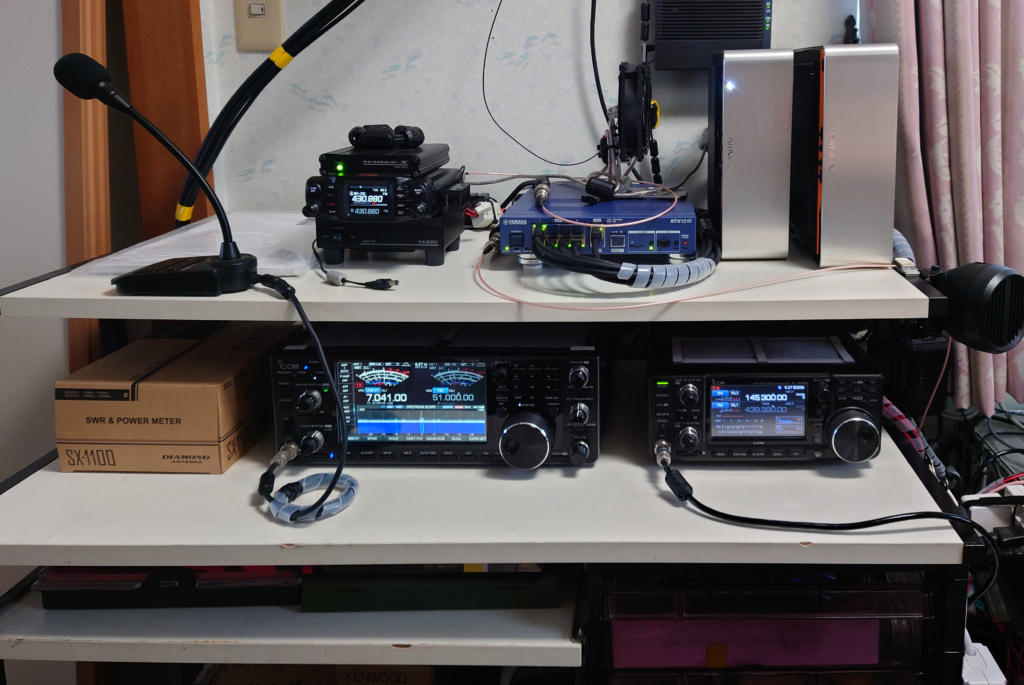

メインの棚には、無線機と通信機器のみ、本当はパソコンやルータも別の場所に移動させたいんですが、光ケーブルとか物理的に問題ありです。

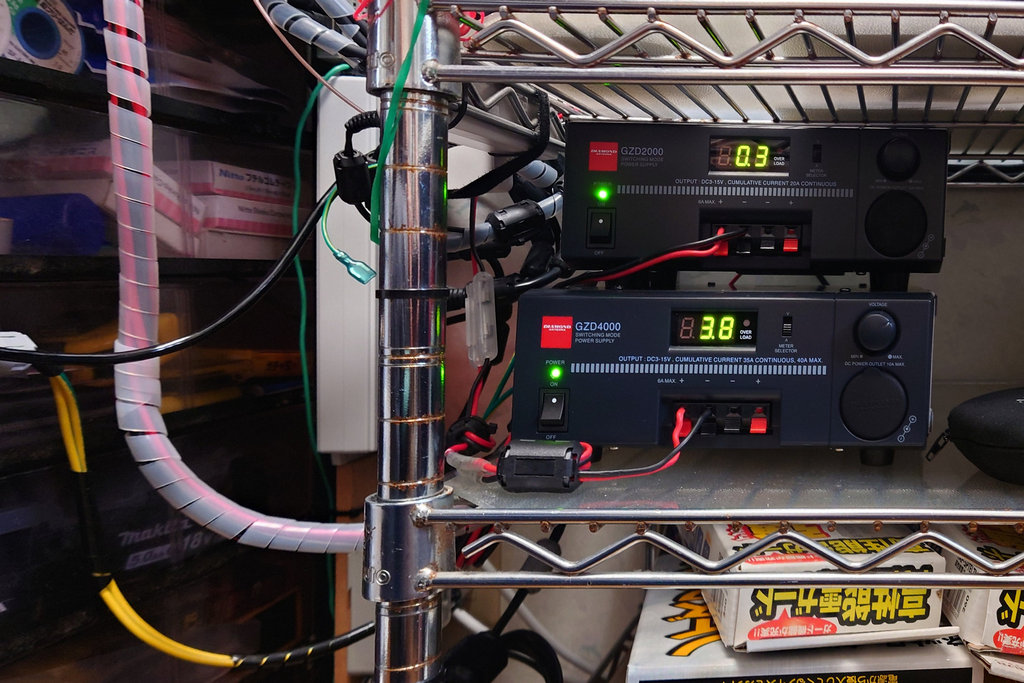

そして、モニターの棚の下に、電源を集中させてみました。
DCラインは、スパイラルでまとめてます。
下に黄色いラインは、アース。
一度機器を下ろすので、アース線も取り直し・・・・

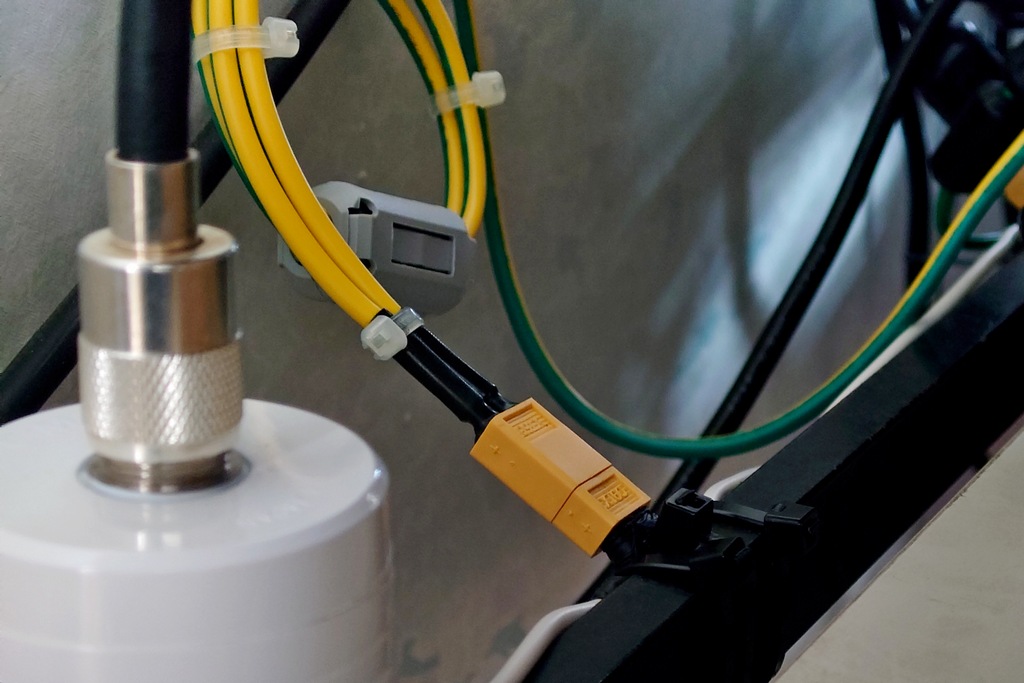

全体的な取り回しは単線のアース線で配線して、無線機や電源に接続するアース線は、
太めの複線をコネクタで接続するタイプに変更しました。
結果ノイズは、入らなくなりました。
電源本体から直接飛び込んでるみたいですね。
ACやDCからかと思ってたんですが、離すことで効果があるとは。
しかし、全体的なノイズは下がりませんね。
最近また増えてきたような気がします。
これだけ電子機器が多い昨今、太陽電池パネルからもノイズは出てますし、
電子レンジとか強力な電波を照射して高周波火傷で調理する調理機器です。
アンテナから飛び込まれたらどうしようもありません。
また、対策を思いついたら色々試してみようと思います。
