放熱板と、ノイズ測定
今日は、土曜日、一日予定も無いし、部品も届いたので、
先日導入した、自動昇降圧コンバータの放熱対策と、ノイズの確認を行いました。
先ずは、放熱板の取り付けからです。

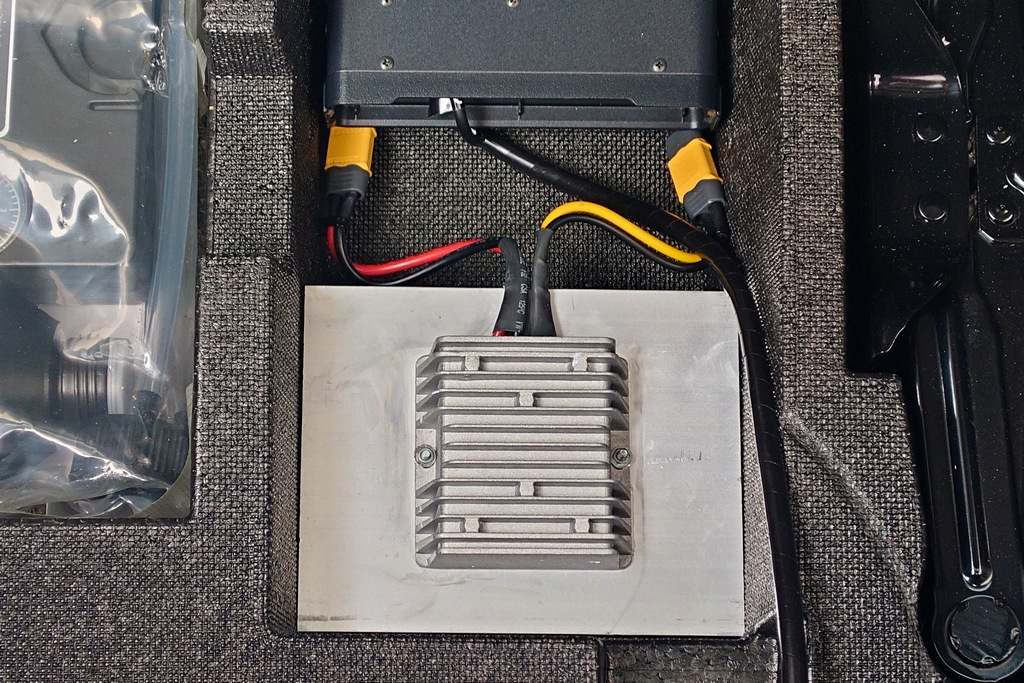

車から取り外して、到着した放熱板に取り付けてます。
接合部分の白い物は、放熱用のシリコングリスです。
車にセットしてみましょう。
思った通り、フィンの部分が発泡に刺さって、固定も十分そうです。
無線機と同じ方法で固定してます。
続いて、発生ノイズの状況を確認します。

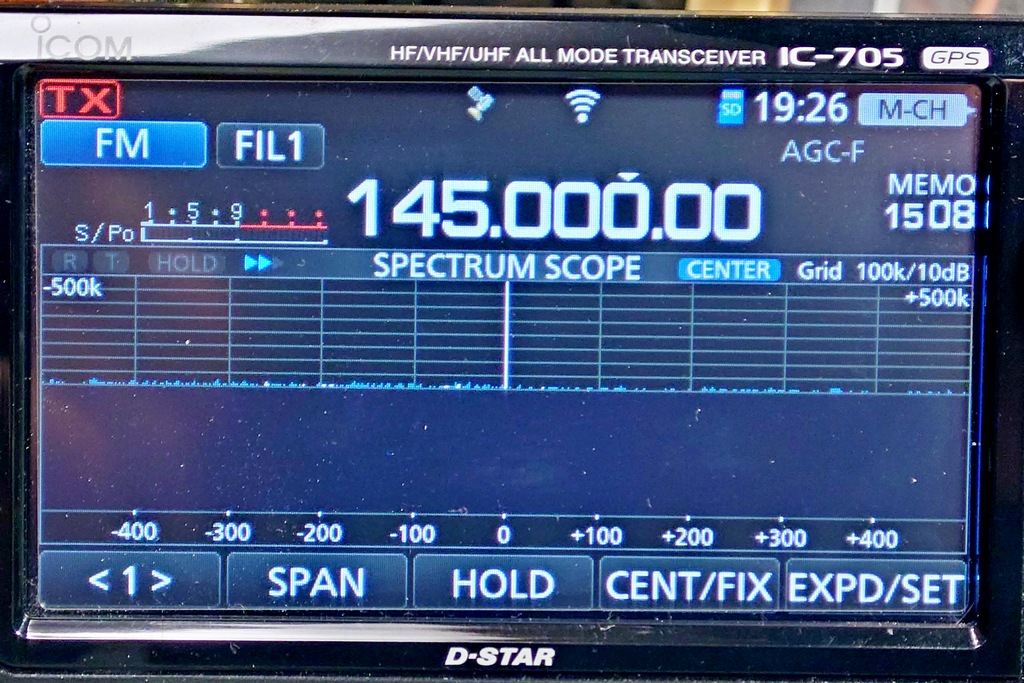

先ずは、145MHz帯のノイズ状況です。
最初は、通常使っているスイッチング電源でノイズ分布を確認しますが、
145MHz帯は、綺麗なものですね。
電源を、導入した自動昇降圧コンバータから供給してみましたが、ノイズが増えるでもなく、
大丈夫そうです。

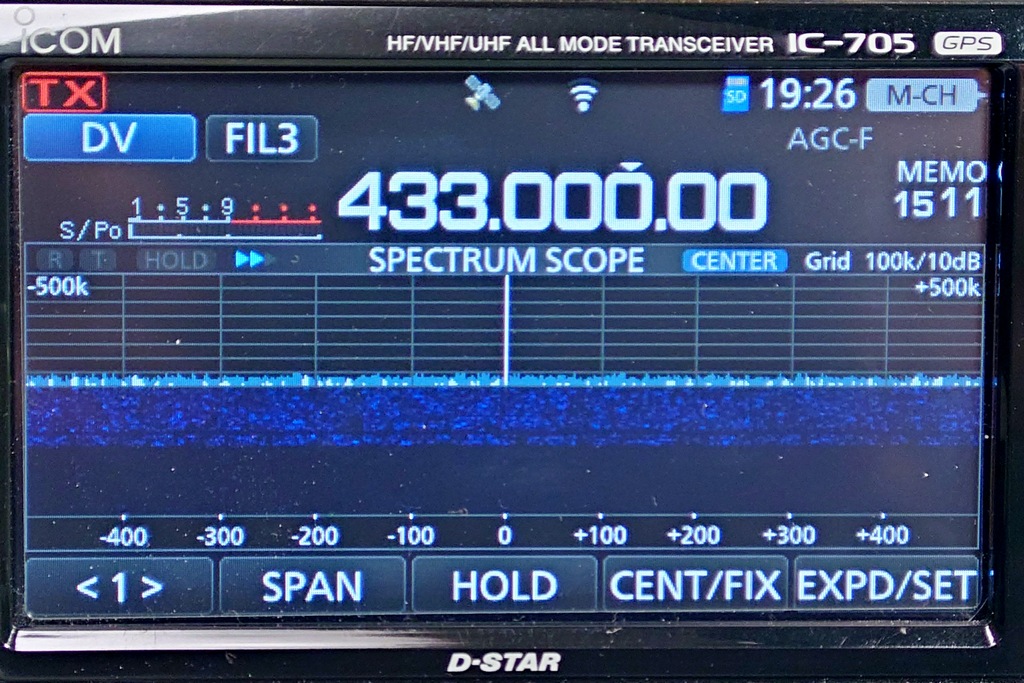

次は、430MHz帯のノイズ試験です。
若干ノイズは上がりますが、商用のスイッチング電源とノイズの量は変わりませんでした。
V、UHF 帯域でのノイズは問題なさそうです。
引き続きHFの確認を・・・・
HF帯は、1.8MHz 3.5MHz 7MHz 21MHz 28MHzそして、50MHzを
測定してみました。
結果は良好です。

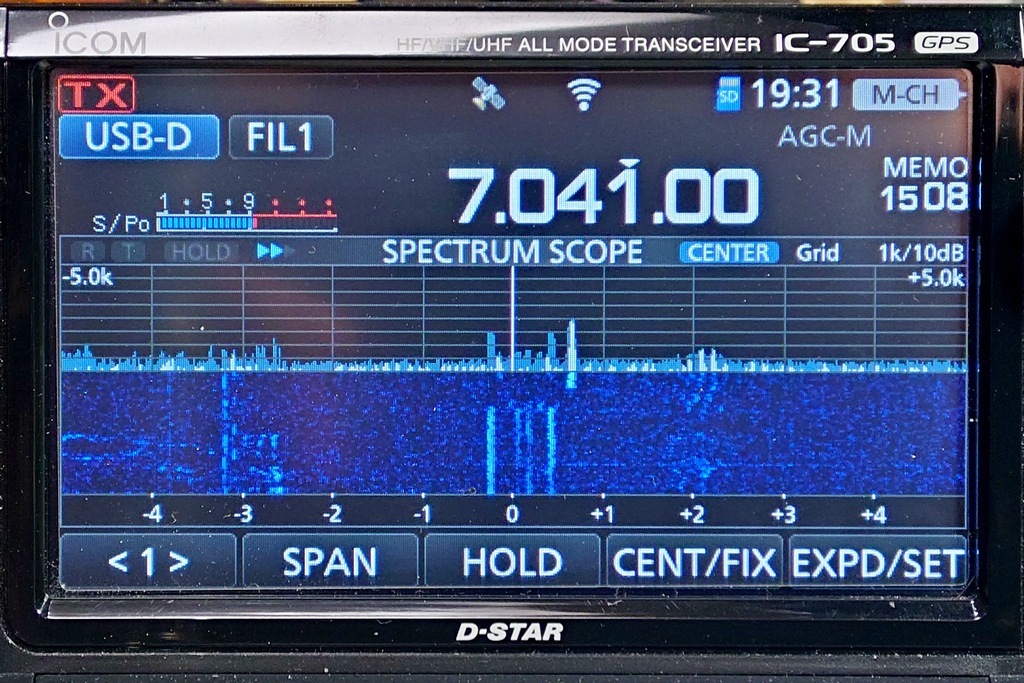

7MHz帯は、相変わらずノイズが多いですね。
それでも、今回の電源から出ているものでは無さそうです。
今回の自動昇降圧コンバータのノイズの出方を見てみましたが、ノイズフィルタ無しでも
そこそこ、抑えられているようです。
明日は、毎週日曜日に行き来する、実家に行きたいと思います。
途中、運用しながら状態を確認します。
