ノイズ対策2
前回は、コモンモードフィルタを入れて、ノイズの状況を確認しました。
ほぼ効果無しで、落ち込みながらも、次の対策を行いました。
費用対効果を考えて、アースの見直しを考えてます。
屋外のアースもですが、シャック内のディジタル機器に対するアースを実施しました。
おまじないのファライトコアも数珠なりに接地。
今回は、アース線一本のお手軽対策です。
屋外からのアース線を引き込み、無線機や電源、その他諸々。
電位が異なる通信機器を無くすべくアースの徹底的な敷設を実施しました。
UPSバックアップのテーブルタップを忘れてました。
既設通信設備の接続用アースを接続して、ファライトコアも手持ち全てを導入する
勢いで、対策を行った結果・・・・

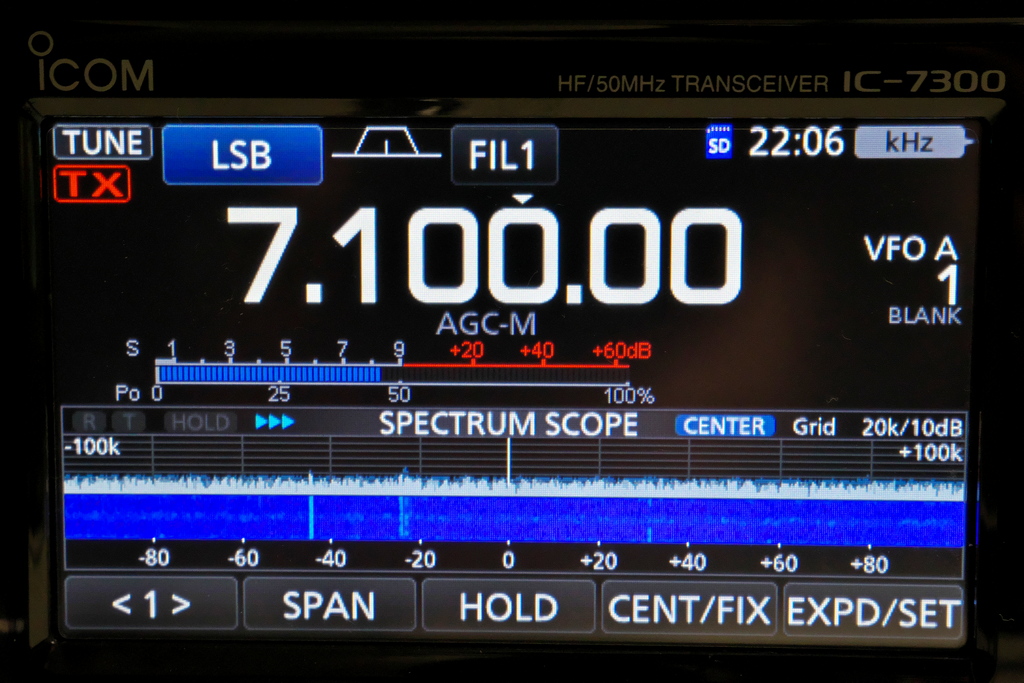

これが・・・・・
S1程度低下しました。
お!たったケーブル一本です。
数百円の投資で、S1低下、コスパ抜群です。
前回は、これだった、21MHz帯はどうでしょうか。
おお!結構効果ありじゃ・・・
ハイバンドでは、さらに効果大みたいです。

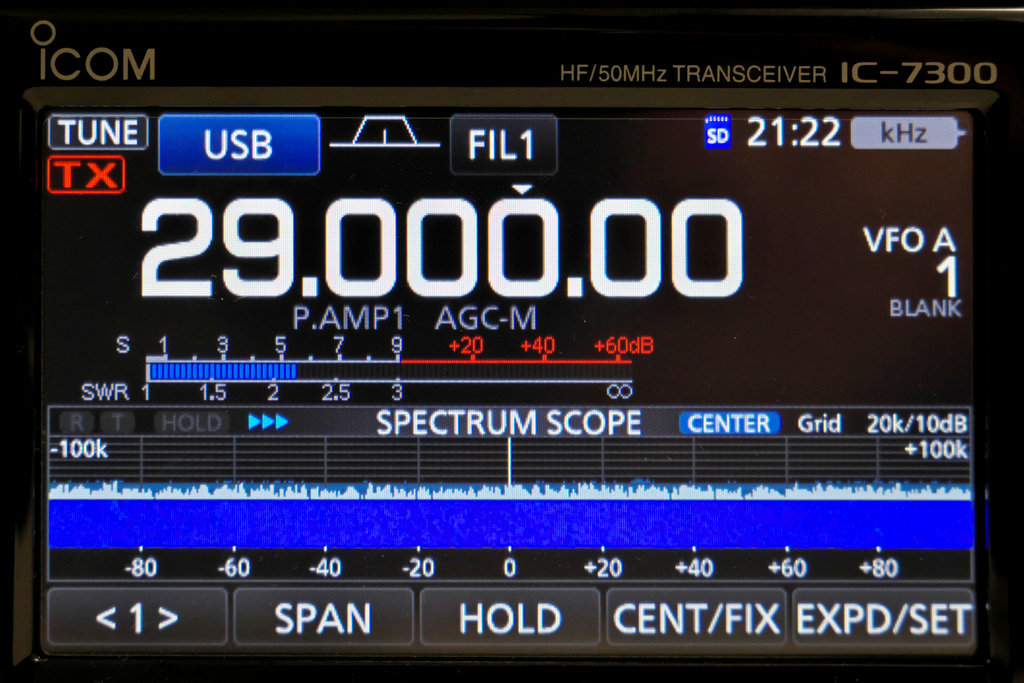

さて、28MHz帯は・・・・
なんと、素晴らしい効果。
SSBとFMの違いを考慮しても、それなりに効果があります。
そっか~
アースか~
7MHz帯のノイズをもう少し押さえ込みたいですが、
21MHzから上は使えそうですね。
改めて、最近の通信機器、HUBやルータ、PC等から出ているノイズに驚かされます。
LANケーブルのシールド化とか改善が期待できそうですが、どうなんでしょう。
引き続き、実験が出来そうな題材が見つかりました。
